Вакуумная система в операционной и реанимации: устройство и назначение

Основные задачи вакуумной системы – обеспечить бесперебойное создание отрицательного давления для безопасного удаления биологических жидкостей во время операций, очистки дыхательных путей и проведения интенсивной терапии. Отказ системы способен напрямую повлиять на исход вмешательства или состояние тяжёлого пациента.

Назначение вакуумной системы медицинских газов

Медицинский вакуум в операционных используется для аспирации крови, промывных жидкостей и других биологических сред в ходе хирургических вмешательств. Это позволяет сохранять поле операции чистым и сухим, улучшает обзор и снижает риск инфицирования.

В отделениях реанимации и интенсивной терапии (ОРИТ) система может использоваться для удаления мокроты, крови, рвотных масс и поддержания проходимости дыхательных путей, а также вакуумного дренирования ран.

Вакуум подается от центральной вакуумной станции больницы через специальные клапанные консоли, расположенные у койки пациента.

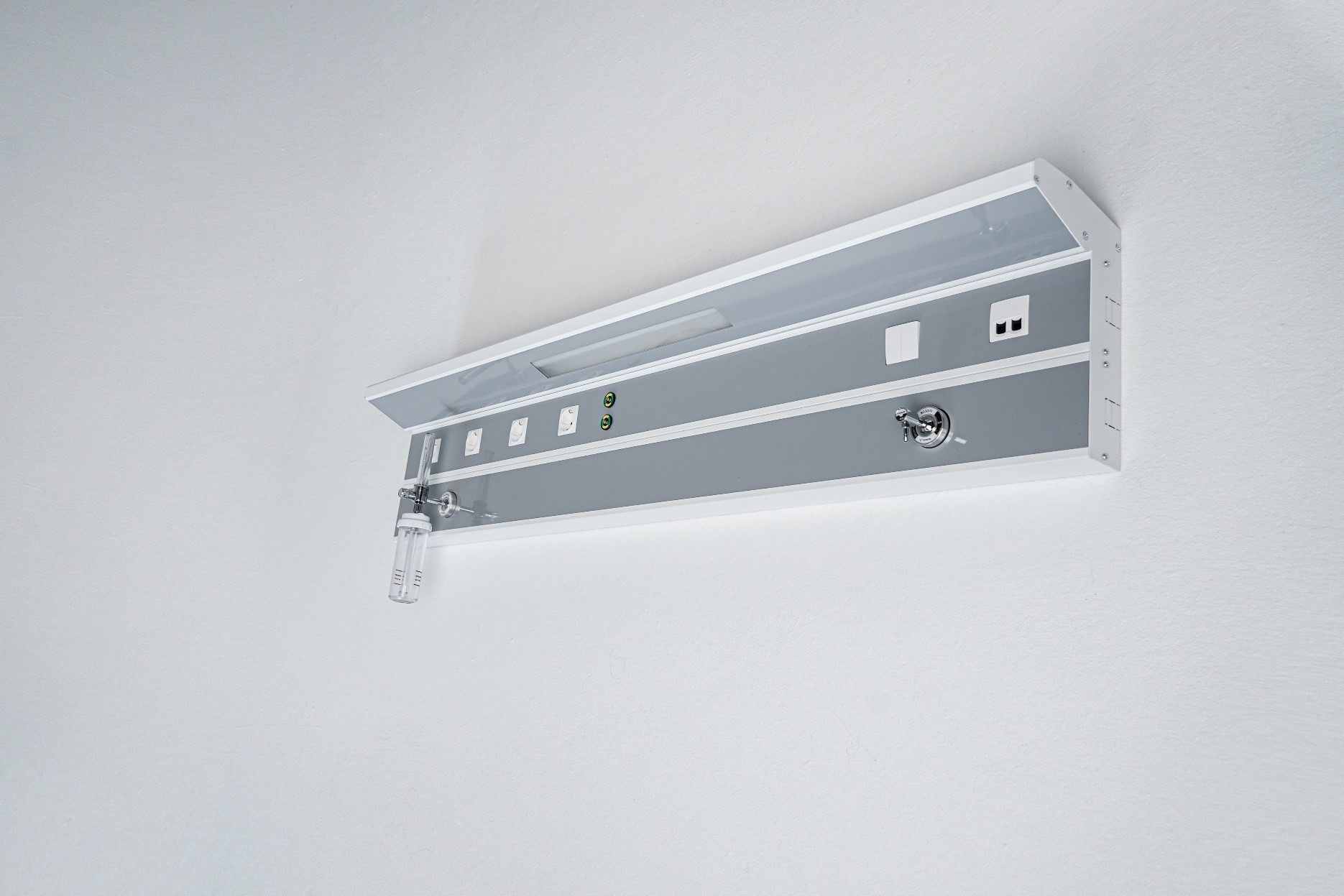

Медицинская консоль для подачи медицинских газов и вакуума

Устройство централизованной вакуумной системы

Централизованная вакуумная система строится по модульному принципу и включает несколько взаимосвязанных компонентов:

1. Центральное оборудование (вакуумная станция)

Вакуумные насосы (обычно 3). Основной насос создаёт необходимое разрежение и поддерживает его в сети. Для непрерывной работы обязательно предусматриваются резервные агрегаты, которые автоматически включаются при падении производительности или отказе основного насоса.

Ресиверы. Они сглаживают пульсации давления, возникающие из-за неравномерного потребления, и создают запас вакуума, достаточный для покрытия кратковременных пиков нагрузки.

Очистительные фильтры. Улавливают загрязнения, защищая насосы и предотвращая выброс опасных микроорганизмов в атмосферу.

2. Система управления и распределения

• Блок автоматики. Контролирует работу насосов, распределяет нагрузку и запускает резервные системы при поломке основных.
• Магистральные трубопроводы. Медные или антикоррозийные трубы, по которым вакуум транспортируется по медучреждению.
• Клапаны и запорная арматура. Позволяют перекрывать отдельные участки или этажи для ремонта без отключения всей системы.

3. Точки потребления (в отделениях)

• Консоли жизнеобеспечения. Настенные или потолочные модули в палатах и реанимациях. Подробнее — в разделе медицинские консоли настенные.
• Клапаны и штекеры. Розетки медицинского газа, к которым подключаются вакуумные шланги.

Системы контроля и сигнализации. Датчики давления и расходомеры в реальном времени отслеживают состояние сети. При отклонениях срабатывает световая и звуковая сигнализация, а данные передаются на центральный пульт дежурного инженера или в систему диспетчеризации.

Блок мониторинга на 6 газов

Вакуумная система – критически важный компонент инфраструктуры операционной и реанимации. Она обеспечивает не только комфорт и удобство работы персонала, но и безопасность пациентов: от своевременной санации дыхательных путей до эффективного дренирования и терапии ран. Надёжность системы достигается сочетанием грамотного проектирования, резервирования, строгого контроля параметров и регулярного технического обслуживания.
